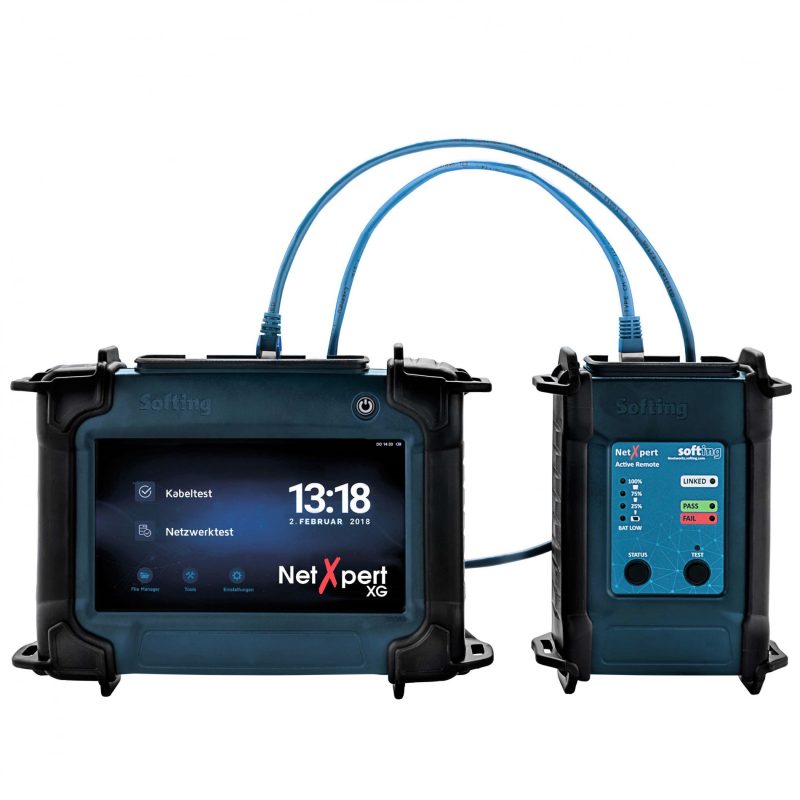

Тестер Softing NetXpert XG для квалификации скорости Ethernet до 1 Гбит/с: 1 x основной блок (медь/оптика), 1 x удалённый блок (медь)

Тестер Softing NetXpert XG (модель NX-XG-1G) применяют для оценки пропускной способности каналов связи построенных на витой паре и оптическом волокне (опция). Прибор даёт однозначный ответ, пройдут ли по кабелю данные Ethernet на скорости 100 Мбит/с и 1 Гбит/с (квалификация канала связи). Оценивается реальная возможность линии передать определённую скорость, то есть фактическая пропускная способность канала. Скорость тестирования можно будет увеличить до 2.5 - 5 или 10 Гбит/с с помощью лицензий (NX-XG-LIC-1STEP).

Анализатор NetXpert XG (модель NX-XG-1G) состоит из основного блока с интерфейсами для меди/оптики (RJ45/SFP+) и активной ответной части с разъёмом RJ45. Для измерения потенциально возможной скорости Ethernet по витой паре, тестер и его удалённую часть устанавливают с разных концов линии, чтоб они могли обменятся тестовым трафиком. Поскольку ответная часть не имеет SFP интерфейсов, для квалификации оптических каналов связи на скорость 1 Гбит/с и 10 Гбит/с, требуется приобрести второй основной блок NetXpert XG (NX-XG-10G-Fiber-Ext) и установить его как ответную часть.

NetXpert XG в базовой комплектации способен тестировать активные сети, построенные на медном кабеле, оптоволокне, или Wi-Fi. Среди его возможностей: тестирование PoE/PoE+/PoE++ (15/30/60 Ватт), отображение подключённых устройств в сети, MAC, DNS, VLAN, DHCP-тест, выполнение Ping запросов, поддержка IPV4 и IPV6, работа с протоколами LLDP/CDP, маршрут данных Traceroute.

Спецификация Softing NetXpert XG (модель NX-XG-1G):
Квалификация скорости Ethernet
По медной витой паре: 100 Мбит/с, 1 Гбит/с (возможно расширить до 10 G)
По оптическому волокну: (требуется NX-XG-10G-Fiber-Ext, в комплект не входит)
Технология измерения длины
Рефлектометрия (TDR) и ёмкость
Тестирование кабеля
Проверка кабеля и идентификаторов ID: до 305 метров
Обнаружение расщеплённых пар (Split): от 1 до 305 м
Измерение длины витой пары: от 0 до 457 м, ± (5% + 0.3 м)
Расстояние до повреждения: от 0 до 200 м, ± (5% + 0.3 м)
Поддержка 8-ми идентификаторов распиновки RJ 45 и 20 номерных ID RJ45
Power over Ethernet (PoE)    IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
Тестирование активного Ethernet    RJ-45 медный интерфейс 100/1000/2500/5000/10000 Мбит/с
Оптический SFP+ 10 Гбит/с
Оптический SFP 1 Гбит/с
WiFi 802.11 a/b/g/n/ac 2.4Ghz, WiFi и Bluetooth
Защита по напряжению    RJ-45: 60 VDC или 50 VAC
Сохранение результатов
Память 16 GB (сохранение более 10 000 тестов)
Тональный генератор    Частота сигнала: 730 Гц и 1440 Гц
Языки    English, German, French, Spanish, Italian
Интерфейсы    Основной блок: RJ45, SFP, SFP+, Micro USB, разъём питания
Удалённый блок: RJ45, Micro USB, разъём питания
Питание    Батарея Li-Ion, 7.8 В, 5500 mAh.
Время работы 6 часов (при подключении 1G)
Блок питания: вход 100 - 240 VAC, 50/60Hz, выход 12 VDC 2.5 A
Температура    Рабочая: от -10 to 60°C, Хранения: от -30 до 70°
Влажность    от 10 до 90% без конденсации
Корпус    Ударопрочный литой пластик с резиновым покрытием
Дисплей    7" TFT LCD цветной емкостный сенсорный дисплей 1024 x 600 (WSVGA)
Габариты    Основной блок 245 x 177 x 73 мм
Удалённый активный блок 130 x 177 x 55 мм
Вес с батареей    Основной блок 1,2 кг
Удалённый блок 0.6 кг
